參數(shù)概述/General Specifications
1、材質(zhì)SUS304, SUS316L;
2、最大工作壓力150Psi;
3、表面拋光處理或拉絲處理。
1、Material:SUS304,SUS316L;
2、Max working pressure 150Psi；
3、Polished or brushing external surface.

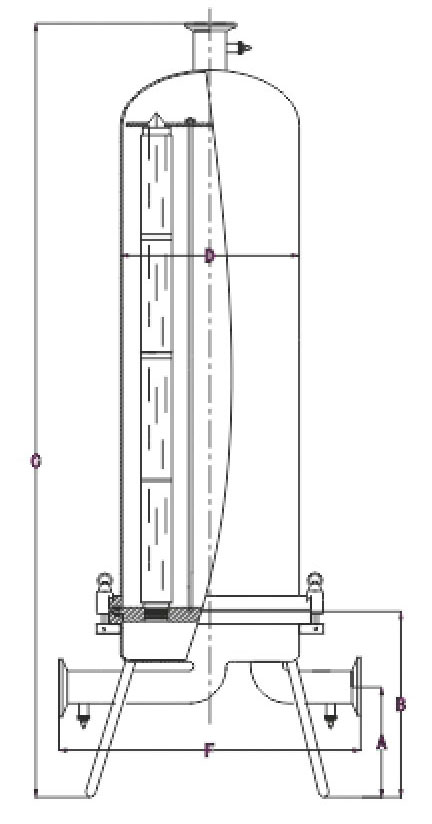

尺寸/Dimension
型號/Model | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | Inlet/ Outlet |
| JD5-Φ200x3x20" | 100 | 180 | 910 | Φ200 | 300 | 1 1/2" |
JD5-Φ200x3x30” | 100 | 180 | 1160 | Φ200 | 300 | 1 1/2" |
JD5-Φ250x6x20” | 100 | 250 | 1160 | Φ250 | 400 | 1 1/2" |
JD5-Φ250x6x30” | 100 | 250 | 1160 | Φ250 | 400 | 1 1/2" |
JD5-Φ300x8x30” | 100 | 265 | 1175 | Φ300 | 440 | 2” |
JD5-Φ300x10x30" | 100 | 265 | 1175 | Φ300 | 440 | 2” |
JD5-Φ350x12x30" | 120 | 330 | 1240 | Φ350 | 490 | 3” |
JD5-Φ400x16x30” | 120 | 350 | 1260 | Φ400 | 540 | 3” |
