參數概述/General Specifications
1、 材質SUS304, SUS316L;
2、 最大工作壓力150Psi;
3、 平底、平壓、普通法蘭式；或帶鋼碗插件；
4、 表面拋光處理或亞光處理。
1、Material:SUS304,SUS316L;
2、Max working pressure 150Psi;
3、Common flange;or with SS cup and spring assembly;
4、Polished or sandblast external surface.

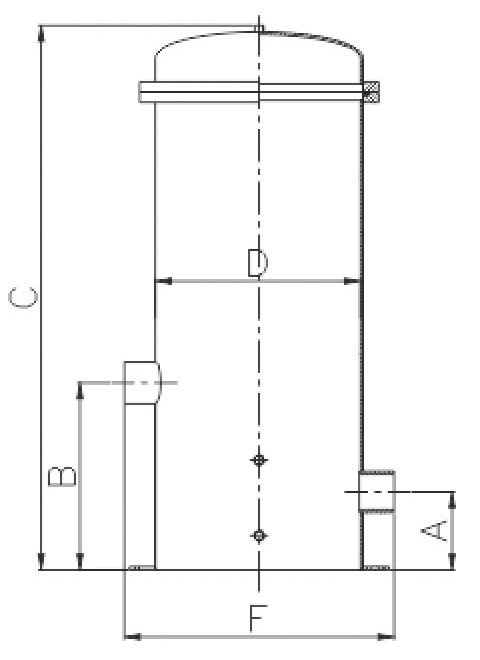

尺寸/Dimension
型號/Model | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | Inlet/ Outlet | Drain |
JD2-Φ 170x3X10” | 75 | 180 | 560 | Φ170 | 310 | 1" ; -2" | 1/4" |
JD2-Φ 170x3X20” | 75 | 180 | 810 | Φ170 | 310 | 1" ; -2" | 1/4" |
JD2-Φ 170x3X30” | 75 | 180 | 1060 | Φ170 | 310 | 1" ; -2" | 1/4" |
JD2-Φ200x5X10" | 75 | 180 | 590 | Φ200 | 320 | 1" ; -2" | 1/2" |
JD2-Φ200x5X20" | 75 | 180 | 840 | Φ200 | 320 | 1" ; -2" | 1/2" |
JD2-Φ200x5X30" | 75 | 180 | 1090 | Φ200 | 320 | 1" ; -2" | 1/2" |
JD2-Φ200x5X40" | 75 | 180 | 1340 | Φ200 | 320 | 1 1/2" ; -2" | 1/2" |
JD2-Φ 250x7X30" | 120 | 220 | 1160 | Φ250 | 390 | 1 1/2" ; -2" | 1/2" |
JD2-Φ 250x7X40" | 120 | 220 | 1410 | Φ250 | 390 | 1 1/2" ; -2" | 1/2" |
JD2-Φ 300x9X30” | 150 | 600 | 1170 | Φ300 | 440 | 2" ; -3" | 1/2" |
JD2-Φ 300x9X40” | 150 | 800 | 1420 | Φ300 | 440 | 2" ; -3" | 1/2" |
JD2-Φ 300x11X40” | 150 | 800 | 1420 | Φ300 | 440 | 2" ; -3" | 1/2" |
JD2-Φ350x15X40" | 150 | 800 | 1430 | Φ350 | 490 | 2" ; -3" | 3/4" |
JD2-Φ400x20X40" | 150 | 800 | 1440 | Φ400 | 560 | 2" ; -4" | 3/4" |
JD2-Φ450x27X40" | 150 | 300 | 1450 | Φ450 | 610 | 2" ; -4" | 3/4" |
JD2-Φ500x30X40" | 150 | 800 | 1470 | Φ500 | 660 | 2" ; -4" | 1" |
JD2- Φ550x36X40” | 150 | 800 | 1490 | Φ550 | 730 | 2 1/2" ; -2" | 1" |
JD2-Φ600x40X40" | 150 | 900 | 1570 | Φ600 | 760 | 2 1/2" ; -2" | 1" |
JD2-Φ650x50X40" | 150 | 900 | 1580 | Φ650 | 830 | 3" ; -4" | 1" |
